Lézervágó gép

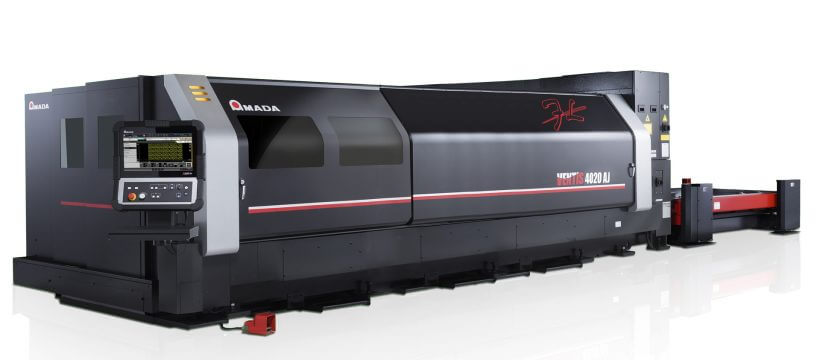

AMADA VENTIS 4020 AJ 4 kW + AS LUL + TK 4020 L
Előnyök áttekintése:
- Minden anyagtípus (pl. acél, rozsdamentes acél és különféle színesfém) és anyagvastagság kiváló minőségben történő vágása legnagyobb teljesítményintenzitással
- Réz, titán és sárgaréz vágása problémamentesen
- A nagyon jó sugárminőség kiváló vágási minőséget és nagy sebességet biztosít
- Magas szintű és reprodukálható méretpontosság
- Egyedülálló LBC technológia - változó sugárvezérlést biztosítása az egyes alkalmazásoknak megfelelően, miközben a nagy hatékonyságú vágás és nagy energia sűrűség garantált
- A vágási rés az adott feladathoz igazítható
| Technikai paraméterek - lézervágó gép | |
| Lézer oszcillátor | VENTIS 4000 |
| Teljesítmény | 4 kW |
| Megmunkálási terület (X x Y x Z) | 4070 x 2050 x 100 mm |
| Asztal terhelhetőség | 1570 kg |
| Vezérlés | AMNC 3i |
| Anyagok | Vágható anyagvastagság* |
| Szénacél | 0,5-25,0 mm |
| Rozsdamentes acél | 0,5-20,0 mm |
| Alumínium | 0,5-16,0 mm |
| Sárgaréz | 0,5-10,0 mm |
| Vörösréz | 0,5-8 mm |
| Titán | 0,5-10,0 mm |
*Függ az alapanyagtól, annak vastagságától, előkezelésétől, a munkadarab típusától.
| Technikai paraméterek - AS LUL II 4020 | |
| Max. lemez méret | 4070x2050 mm |
| Min. lemez méret | 2000x1000 mm |
| Lemezvastagság automatikus üzemmódban | 0,8 – 20mm |
| Lemezvastagság PCM üzemmódban | 0,8 - 25 mm |
| Raklap tárolóhelyek száma | 10 db (7db alapanyag + 3db kirakó) |
| Vágóasztal | |
| Vágóasztal száma | 2 db |
| Max. terhelhetősége | 1650 kg |
| Min. alkatrészméret micro-joints nélkül | 225x180 mm |
| Raklap tárolóhelyek | |
| A raklapon az alapanyag max. terhelhetősége | 3300 kg |
| Megengedett legnagyobb magasság (fa raklap nélkül) | 80 mm |
| A kirakodó raklap max. terhelhetősége | 3300 kg |
| Megengedett legnagyobb magasság (fa raklap nélkül) | 80 mm |
| Technikai paraméterek - TK-4020 L | |
| A termék méretei* |
Min. anyagvastagság < 1,6 mm = 250 (X) x 50 (Y) mm Min. anyagvastagság > 1,7 mm = 175 (X) x 50 (Y) mm Max. = 2000 (X) x 1200 (Y) mm |
| Anyagvastagság* | 1-12 mm |
| Teherbírás* | Max. 70 kg |
| Alkatrészlerakó felület | 4050 x 2050 mm |
| Alkatrészek távolsága | Legalább 10 mm |
| Rakatmagasság a lerakóasztalon | Max. 300 mm |
| Max. kirakási sebesség |
X tengely = 100 m/min Y tengely = 100 m/min Z tengely = 20 m/min C tengely = 1,2 s/90° |
| Vákuumos emelőlap |
Ø30 mm = 29 darab Ø50 mm = 14 darab |
* A műszaki adatok az alkatrész alakjától, valamint a min.-max. alkatrészméret, a súly és az anyagvastagság jellemezte vágási technikától függnek.
